ISSI IS62WV102416DALL，IS62WV102416DBLL是超低功耗CMOS16Mbit靜態RAM，組織為1M字乘16位。它是使用ISSI的高性能CMOS技術制造的。這種高度可靠的工藝加上創新的電路設計技術，可生產出高性能和低功耗的設備。IS62WV102416DBLL和IS65WV102416DBLL封裝在48引腳TSOP（I型）中。

主要特點
•高速訪問時間：45ns，55ns。
•CMOS低功耗操作
–25µA（典型值）CMOS待機
•CMOS以實現最佳速度和功率以及TTL兼容接口級別
•單電源
–1.65V?1.98VVDD
（IS62/65WV102416DALL）
–2.2V?3.6VVDD
（IS62/65WV102416DBLL）
•完全靜態操作：無需時鐘或刷新
•工業和汽車溫度支持

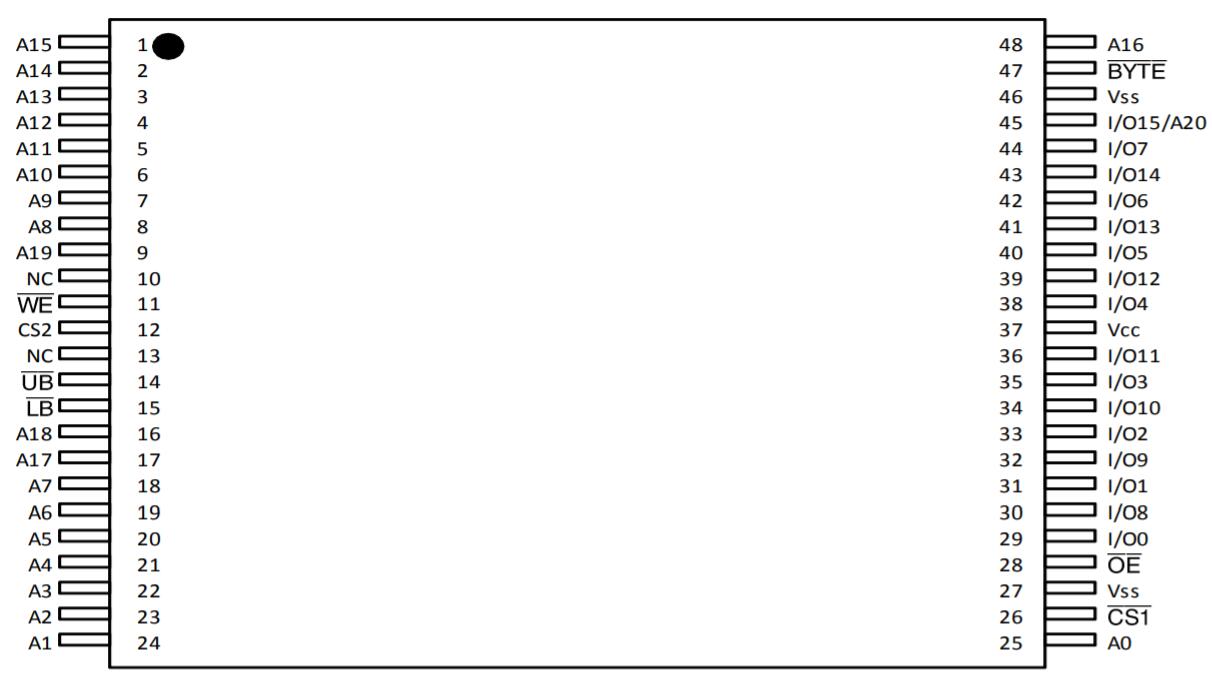

48引腳TSOP-I


功能說明
sram是隨機存取存儲器之一。每個字節或字都有一個地址，可以隨機訪問。SRAM支持三種不同的模式。每個功能在下面的“真值表”中進行了描述。

待機模式
取消選擇時，設備進入待機模式。輸入和輸出引腳（I/O0-15）處于高阻抗狀態。根據輸入電平，此模式下的電流消耗為ISB1或ISB2。此模式下的CMOS輸入將最大程度地節省功率。

寫模式
選擇芯片時且寫使能輸入LOW時的寫操作問題。輸入和輸出引腳（I/O0-15）處于數據輸入模式。即使為LOW，在此期間輸出緩沖區也會關閉。并啟用字節寫入功能。通過啟用LOW，來自I/O引腳（I/O0至I/O7）的數據被寫入該位置。在地址引腳上指定。處于低電平時，來自I/O引腳（I/O8至I/O15）的數據被寫入該位置。

讀取模式
選擇芯片時，寫使能（WE）輸入為高，則發生讀操作問題。為低時，輸出緩沖器打開以進行數據輸出。不允許在讀取模式下對I/O引腳進行任何輸入。并啟用字節讀取功能。通過啟用LOW，來自存儲器的數據出現在I/O0-7上。處于低電平時，來自內存的數據將出現在I/O8-15上。

在讀取模式下，可以通過拉高來關閉輸出緩沖器。在此模式下，內部設備作為READ操作，但I/O處于高阻抗狀態。由于設備處于讀取模式，因此使用有功電流.

框圖
