快閃存儲器芯片（NAND FLASH） 一種長壽命的非易失性（在斷電情況下仍能保持所存儲的數據信息）的存儲器 其內部采用非線性宏單元模式，為固態大容量?jī)?nèi)存的實現提供了廉價有效的解決方案 Nand-flash存儲器具有容量較大，改寫速度快

電可擦可編程只讀存儲器芯片（EEOROM） 一種掉電后數據不丟失的存儲芯片: EEPROM 可以在電腦上或?qū)Ｓ迷O(shè)備上擦除已有信息，重新編程。一般用在即插即用。 最大優點是可直接用電信號擦除，也可用電信號寫入。 EEPROM不能取代RAM的原應是其工藝復雜， 耗費的門電路過多， 且重編程時間比較長，同時其有效重編程次數也比較低

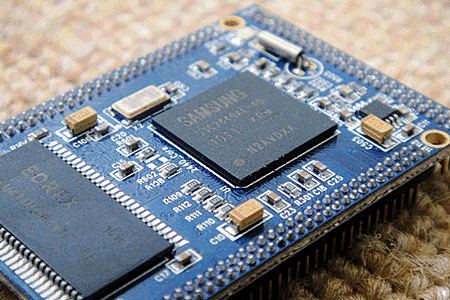

SPI接口快閃存儲器芯片（SPI NAND FLASH） 采用SPI NAND flash的方案，主控（MCU）內可以不需要帶有傳統NAND的控制器， 只需要有SPI的接口，這樣可以減少主控的成本 SPI NAND flash的封裝形式多采用 WSON的封裝，尺寸比傳統的NAND flash TSOP的封裝要小很多， 充分節省了PCB板的空間，管腳的數量，從而可以減小PCB的尺寸及層數，既滿足了小型化的需求也降低了產品的成本。

SPI接口快閃存儲器芯片（SPI NOR FLASH） SPI NORflash可以做到不同容量的 NOR flash管腳兼容，并且采用了更小的封裝形式（SOP8較為典型） NOR Flash根據數據傳輸?shù)奈粩?shù)可以分為并行（Parallel）NOR Flash和串行（SPI）NOR Flash； SPI Nor Flash比parallel便宜，接口簡單點，但速度慢。
